条缝风口的选用

发布时间：2024-02-04 浏览：1299次

1、型式和特征

1.1直片条缝风口，风口由固定叶片组成，叶片沿平行于长边排列，每节最大连续长度可做成3m,也可把两节或多节拼起来使用，拼缝处采用插接板连接。

该风口气流流型属平面射流，可用于室内送、回风口。送风时，风口上方需设静压箱，以确保垂直下送气流分布均匀。

该风口通常安装在吊顶上，可平行于侧墙连续布置或成环状布置，其长度方向尺寸及各种段形即独立段、中间段、端头段、角形段与活叶条缝风口(FC-HTF型)完全相同，除表中列出的规格尺寸外，其它尺寸可根据需要制作。

1.2双槽条缝风口。风口为双条缝型，条缝长宽比大于20,其制作长度为480～2400mm,安装时需配合静压箱。

该风口气流流型属平面射流，可用于室内送风口。

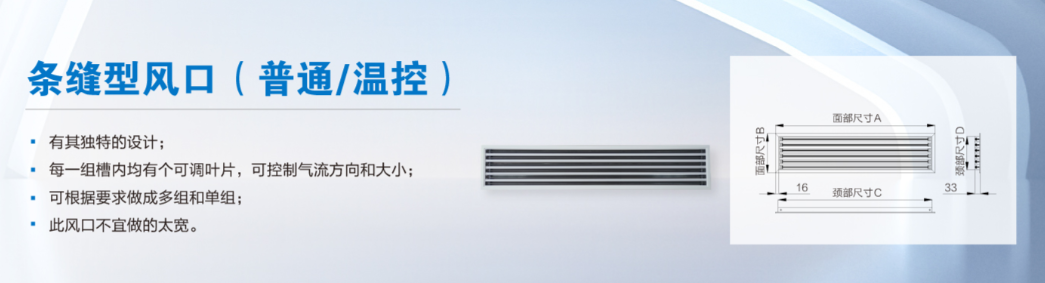

1.3活叶条缝风口，风口在每个线槽内有两个可调的弧形叶片来控制气流方向，有独立段、中间段、端头段、角形段等各种段形，其中角形段制成固定长度。

风口气流流型既可调成平面流型，又可调成垂直向下流型。用于送风口送风时，气流可调成左出风、右出风、左右出风或垂直向下出风.

该风口有单组型和多组型，与静压箱配合使用，安装在天花板、侧墙或其他位置，

2、适用范围

2.1本风口适用于公共建筑的舒适性空调和工业建筑(纺织厂)的工作区送风。

2.2风口送风的特点是气流轴心速度衰减较快，用于空调区允许风速为0.25~0.50m/s,温度波动范围为±1~2℃的场所。

3、选用说明

3.1风口的最大送风风速为2～4m/s,当风口安装位置高或人员活动区允许有较大风速时，宜取上限值。

3.2采用条缝风口送风时，在静压箱入口处的风管上应配置风量调节阀，以保证送风均匀。静压箱与支风管的连接，宜采用软风管，以便于施工安装。

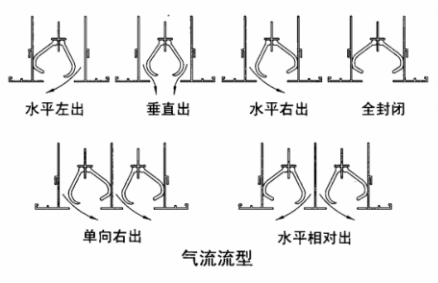

3.3活叶条缝风口气流流型见下图，可根据不同的使用场所调节出风方向。
